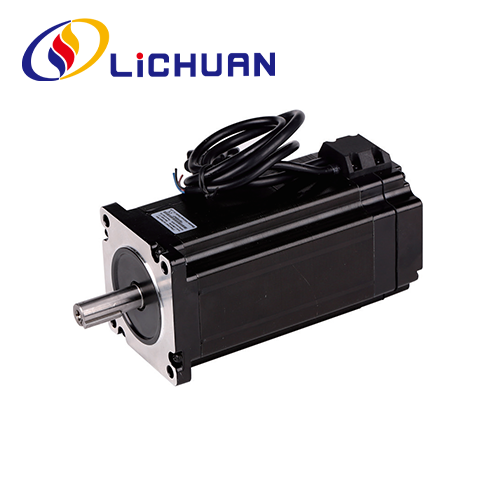

Motor paso a paso de circuito cerrado Nema34 bifásico serie 86

LICHUAN® es un fabricante y proveedor de motores paso a paso de circuito cerrado Nema34 bifásico Serie 86 en China. Tenemos muchos años de experiencia en la producción de motores paso a paso de circuito cerrado bifásico.

Enviar Consulta

Descripción del Producto

LICHUAN® le da una calurosa bienvenida a la venta al por mayor de la serie de motores paso a paso de circuito cerrado Nema34 bifásicos de la serie 86 de nuestra fábrica. Nuestros productos cuentan con la certificación CE y actualmente cuentan con una gran cantidad de inventario de fábrica. La fábrica de Lichuan tiene más de 14 años de experiencia en producción. Somos compatibles con OEM y ODM, le brindaremos un buen servicio y precios con descuento de fábrica. Damos la bienvenida a más distribuidores para que se unan a LICHUAN. .

Motor paso a paso de circuito cerrado Nema34 de 2 fases serie 86, el uso de materias primas de alta calidad y acero de silicio de imán permanente de alto estándar, con codificador de alta precisión de 1000 líneas, supera por completo los problemas de paso del motor paso a paso de circuito abierto y mejora significativamente El rendimiento de alta velocidad del motor, para facilitar la actualización tradicional del programa de accionamiento paso a paso, la reducción de costos en comparación con el servomotor se reduce en más del 50%. Longitud del motor 82 mm ~ 176 mm, rango de torsión: 3 N.m ~ 12 N.m, diámetro del eje del motor 14 mm. El motor paso a paso de circuito cerrado Nema34 de 2 fases serie 86 puede combinarse con 4 tipos de controlador: RS485. Puedo abrir. Ethercat. Controladores de control de pulsos.

Parámetros de rendimiento eléctrico

Artículo	Especificaciones
Precisión del ángulo de paso	±5% (paso completo)
Precisión de resistencia	±10%(20℃)
Precisión de la inductancia	±20%(1KHZ)
Aumento de la temperatura	80 ℃ máx. (corriente nominal, encendido bifásico)
Temperatura ambiente	-20℃~*50℃
Resistencia de aislamiento	100MQMín 500 VCC
Resistencia dieléctrica	500 V CA 1 minuto
Carga radial permitida	0,02 mm máx. (450 g de carga)
Carga de empuje permitida	0,08 mm máx. (450 g de carga)
Carga máxima radial	130N (20 mm desde la superficie de la brida)
Carga máxima del eje	30N

Serie	Paso Ángulo(")	Longitud (mm)	Tenencia Par (N.m)	Fase Corriente (A)	Fase Resistencia (Q)	Fase Inductancia (mH)	Rotacional Inercia (g.cm²)	Peso (kg)	Codificador Resolución (PPR)
LC86H260	1.8	82	3.0	6.0	0.3	1.6	1100	2.0	1000
LC86H268	1.8	90	3.5	6.0	0.3	2.2	1400	2.2	1000
LC86H280	1.8	105	4.5	6.0	0.3	3.4	1800	2.5	1000
LC86H298	1.8	123	6.5	6.0	0.5	4.3	2800	3.3	1000
LC86H2114	1.8	140	8.0	6.0	0.5	3.6	2800	4.0	1000
LC86H2128	1.8	155	10	7.5	0.4	4.6	4200	4.5	1000
LC86H2150	1.8	176	12	7.5	0.5	4.7	4300	5.5	1000

Arriba se muestran productos representativos. ¡Los productos se pueden personalizar!

Forma y tamaño de instalación (unidad: mm)

Remarks: 73/60mm is available for motor stop with brake (brake), and 60mm without brake. Please pay attention to the model selection!

Modo de eje del motor

Modelo	Eje Diámetro (mm)	Eje Extensión (mm)	Eje Longitud (mm)
LC86H260	f14	Chavetero 5x 5x 15	40
LC86H268	f14	Chavetero5x5x15	40
LC86H280	f14	Chavetero 5x 5x15	40
LC86H298	f14	Chavetero 5x5x15	40
LC86H2114	f14	Chavetero 5x5x15	40
LC86H2128	f14	Chavetero5x5x15	40
LC86H2150	f14	Chavetero 5x5x15	40

Diagrama de cableado del motor

Colores de cables del motor

Definiciones de codificador Colores de plomo

1	amarillo	EB+
2	verde	EB-
3	negro	EA+
4	azul	EA-
5	Rojo	+5VCC
6	Blanco	EGND

Notas

1. Las fases deberán estar conectadas correctamente durante la conexión. motor y el conductor.
2. Puede producirse una generación evidente de calor en el motor en diferentes condiciones de conducción. Temperatura superficial de Se permite que el motor supere los 85 °C durante el funcionamiento.
3. Motor must be positioned by installation rabbet on front cover of motor, attention shall be paid on error matching, and the concentricity between motor shaft and load shall be controlled strictly.

Diagrama de cableado de la aplicación

Un sistema completo de control de motor paso a paso debe incluir el producto que se muestra a continuación

Empaquetado del producto

Máquina de productos de producción de fábrica de Lichuan

Máquina de tallar
Equipo de recubrimiento
Máquina de marcado láser de fibra
Máquina atornilladora
Maquina de pruebas
Impresora UV

Máquina de soldadura automática
Máquina de prueba de par de retención
Maquina de tornillo
Máquina de oscilógrafo

Aplicaciones industriales

Brazo robotico
Máquina de corte por láser
Impresión 3d
Máquina CNC
Afirmación automática
Máquina de grabado
