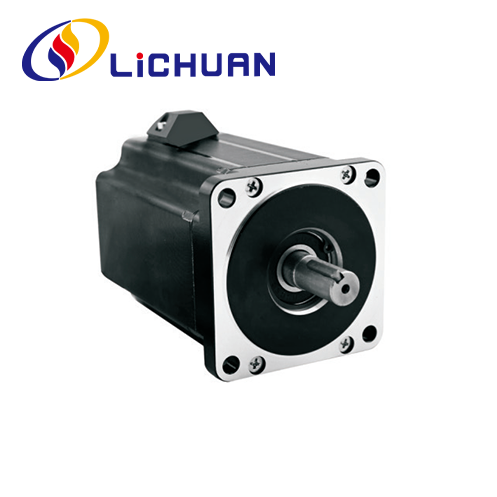

Motor paso a paso híbrido Nema 34 trifásico serie 86

Descuento de calidad al por mayor Motor paso a paso Hybird Nema 34 trifásico Serie 86. LICHUAN® es un fabricante y proveedor de motores paso a paso híbridos Nema 34 trifásicos serie 86 en China.

Enviar Consulta

Descripción del Producto

LICHUAN® le da una calurosa bienvenida a la venta al por mayor de la serie de motores paso a paso híbridos Nema 34 trifásicos de la serie 86 de nuestra fábrica. Nuestros productos cuentan con la certificación CE y actualmente cuentan con una gran cantidad de inventario de fábrica. La fábrica de Lichuan tiene más de 14 años de experiencia en producción. Somos compatibles con OEM y ODM, le brindaremos un buen servicio y precios con descuento de fábrica. Damos la bienvenida a más distribuidores para que se unan a LICHUAN.

Motor paso a paso híbrido Nema 34 trifásico serie 86, uso de materias primas de alta calidad y acero de silicio de imán permanente de alta especificación, con alta precisión de posicionamiento, par de salida, respuesta rápida, bajo ruido, buenas características dinámicas, calidad y confiabilidad. Longitud del motor 76 mm ~ 156 mm entre el rango de torsión: 3,0 N.m ~ 10 N.m, diámetro del eje del motor 12/14 mm. Están diseñados para combinar con los controladores paso a paso trifásicos 3MC580 o LC3722D y el mini controlador de Lichuan. Consulte el controlador del motor paso a paso híbrido en el catálogo si desea obtener más información sobre el controlador.

Parámetros de rendimiento eléctrico

Artículo	Especificaciones
Precisión del ángulo de paso	±5% (paso completo)
Precisión de resistencia	±10%(20℃)
Precisión de la inductancia	±20%(1KHZ)
Aumento de la temperatura	80 °C máx. (corriente nominal, encendido bifásico)
Temperatura ambiente	-20℃~* 50℃
Resistencia de aislamiento	100MQMín 500 VCC
Resistencia dieléctrica	500 V CA 1 minuto
Carga radial permitida	0,02 mm Máx. (450 g de carga)
Carga de empuje permitida	0,08 mm Máx. (450 g de carga)
Carga máxima radial	130N(20mm from flange surface)
Carga máxima del eje	30N

Serie	Paso Ángulo(")	Motor Longitud (mm)	Tenencia Par (Nm)	Clasificado Corriente (A)	Rotor Inercia (g.cm²)	Fase Resistencia(Q)	Fase Inductancia (mH)	Controlador coincidente	Dirigir Cable(N°)	Motor Peso (kilogramos)
LC86HS376	1.2	76	3.0	3.0	1320	0.5	0.9	3MC580	3	2.0
LC86HS398-H	1.2	98	4.0	2.0	2400	4.6	14.6	LC3722A	3	3.0
LC86HS398	1.2	98	4.0	5.8	2400	0.7	1.5	3MC580	3	3.0
LC86HS3114-H	1.2	114	6.0	3.0	3480	2.0	8.0	LC3722A	3	4.0
LC86HS3114	1.2	114	6.0	5.8	3480	0.9	2.17	3MC580	3	4.0
LC86HS3129-H	1.2	129	8.5	5.0	3900	1.08	6.5	LC3722A	3	4.6
LC86HS3156-H	1.2	156	10	5.0	4600	1.29	8.8	LC3722A	3	5.2

Arriba se muestran productos representativos. ¡Los productos se pueden personalizar! Los modelos con H son modelos de alto voltaje y adecuados para alta velocidad; Los modelos sin H son modelos de bajo voltaje y adecuados para baja velocidad.

Forma y tamaño de instalación (unidad: mm)

Modo de eje del motor

Modelo	Eje Diámetro (mm)	Eje Extensión (mm)	Eje Longitud (mm)
LC86HS376	f14	Chavetero 4x20	35
LC86HS398-H	f12	Chavetero 4x20	30
LC86HS398	f12	Chavetero 4x20	30
LC86HS3114-H	f14	Chavetero 5x25	35
LC86HS3114	f14	Chavetero 5x25	35
LC86HS3129-H	f14	Chavetero 5x25	32
LC86HS3156-H	f14	Chavetero 5x 25	35

Diagrama de cableado del motor

Curvas de características de frecuencia de par

Diagrama de cableado del motor

Diagrama de cableado de la aplicación

Un sistema completo de control de motor paso a paso debe incluir el producto que se muestra a continuación

Máquina de productos de producción de fábrica de Lichuan

Máquina de tallar
Equipo de recubrimiento
Máquina de marcado láser de fibra
Máquina atornilladora
Maquina de pruebas
Impresora UV

Máquina de soldadura automática
Máquina de prueba de par de retención
Maquina de tornillo
Máquina de oscilógrafo

Aplicaciones industriales

Brazo robotico
Máquina de corte por láser
Impresión 3d
Máquina CNC
Afirmación automática
Máquina de grabado
