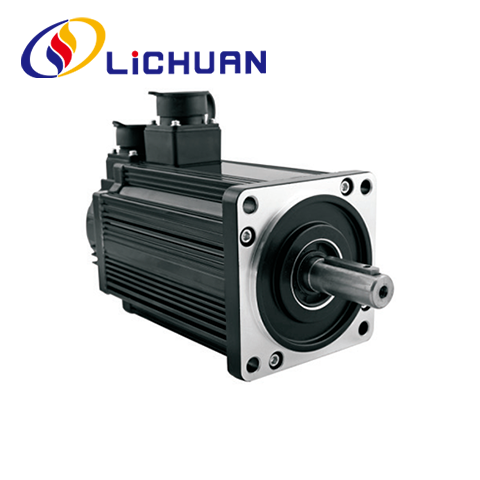

Servomotor de 220 V CA serie brida de 110 mm

LICHUAN® como uno de los fabricantes y fábricas profesionales de servomotores de 220 V CA de la serie de brida de 110 mm de China, somos una gran fortaleza y una gestión completa.

Enviar Consulta

Descripción del Producto

LICHUAN® le da una calurosa bienvenida al servomotor de CA 220 V con brida de 110 mm al por mayor de nuestra fábrica. Nuestros productos cuentan con la certificación CE y actualmente cuentan con una gran cantidad de inventario de fábrica. Le brindaremos un buen servicio y precios con descuento de fábrica.

El servomotor de CA de la serie 110 contiene especificaciones de potencia de 0.6KW 0.8KW 1.2KW 1.5KW 1.2KW 1.8KW, el servomotor funciona sin problemas, el ruido es muy pequeño, adecuado para una variedad de aplicaciones de control de alta precisión para equipos de automatización industrial. El servomotor este El servomotor admite codificador y pausa de 2500ppr, incremental de 17 bits, absoluto de 17 bits. Este servomotor se puede utilizar en varias máquinas automatizadas, como CNC, fresadora, máquina empacadora, máquina de bolsas, láser, máquina de grabado, etc.

Especificaciones técnicas

Modo motor l	LCMT-06L□C -110M02030		LCMT-08L□ -110M04020			LCMT-12L□ -110M04030				LCMT-15L□ 110M05030					LCMT-12L□C -110M06020				LCMT-18LOO -110M06030
Potencia nominal (KW)	0.6		0.8			1.2				1.5					1.2				1.8
Tensión nominal (V)	220		220			220				220					220				220
Corriente nominal (A)	2.5		3.5			5.0				6.0					4.5				6.0
Velocidad nominal (rpm)	3000		2000			3000				3000					2000				3000
Par de retención (N.m)	2.0		4.0			4.0				5.0					6.0				6.0
Par máximo (N.m)	6.0		12			12				15					12				18
Constante de voltaje (V/1000r/min)	56		79			54				62					83				60
Coeficiente de par (N.m/A)	0.8		1.14			0.8				0.83					1.3				1.0
Inercia del rotor (Kg.m²)	0,31×10³		0,54×10³			0,54×10³				0,63×10³					0,76×10³				0,76×10³
Resistencia de fase (Ω)	3.6		2.41			1.09				1.03					1.46				0.81
Inductancia de fase (mH)	8.32		7.3			3.3				3.43					4.7				2.59
Mecánico constante de tiempo (Sra.)	2.3		3.0			3.0				3.33					3.2				3.2
Peso (kilogramos)	4.5		5.2			5.5				6.1					6.7				6.7
Número de línea del codificador (PPR)	2500/Codificador de valor absoluto
Clase de aislamiento	Clase B (130°℃)
Clase de seguridad	IP65
Usar entorno	Temperatura: -20°C~+50℃ Humedad: Por debajo del 90 % RH Sin rocío
Tapón de bobinado del motor	Cable de bobinado	U				v						w						EDUCACIÓN FÍSICA
	Número de serie del enchufe	2				3						4						1
Enchufe del codificador	Cable conductor de señal	5V	ov	A+	B+		Z+	-	-		-		U+	V+		W+	-		-	-	EDUCACIÓN FÍSICA
	Número de serie del enchufe	2	3	4	5		6	7	8		9		10	11		12	13		14	15	1

Notas de instalación

1. Cuando las piezas de instalación/desmontaje estén en el extremo del eje del motor, no golpee el eje con fuerza, de lo contrario el codificador del otro lado del eje podría dañarse.
2. Intente evitar la vibración de la base del eje; de lo contrario, el eje podría dañarse.

Serie 110
Par nominal (Nm)	2.0	4.0	5.0	6.0
LA(Longitud)	159	189	204	219
LB (longitud del eje)	55	55	55	55
LC(Profundidad del rebaje)	5.0	5.0	5.0	5.0
LD (profundidad de brida)	12	12	12	12
LE(diámetro del rebaje)	95	95	95	95
LF (tamaño de brida)	110	110	110	110
LG (paso diagonal)	130	130	130	130
LZ (orificios de instalación)	9.0	9.0	9.0	9.0
S(diámetro del eje)	19	19	19	19
W(Ancho de ranura para llave)	6.0	6.0	6.0	6.0
H(Clave para la distancia entre ejes)	21.5	21.5	21.5	21.5
Longitud del cuerpo con freno	223	263	278	293

Aspecto y dimensiones de instalación (Unidad: mm)

DIGRAM DE CABLEADO Y EQUIPO PERIFÉRICO SERVO

El diagrama de cableado abstracto del servocontrolador de la serie Lichuan A4 y varias configuraciones de parámetros de uso común.

Servomotor AC 220V un kit completo

Máquina de productos de producción de fábrica de Lichuan

Máquina de tallar
Equipo de recubrimiento
Máquina de marcado láser de fibra
Máquina atornilladora
Maquina de pruebas
Impresora UV

Máquina de soldadura automática
Máquina de prueba de par de retención
Maquina de tornillo
Máquina de oscilógrafo

Aplicaciones industriales

Brazo robotico
Máquina de corte por láser
Impresión 3d
Máquina CNC
Afirmación automática
Máquina de grabado
