Controlador de motor paso a paso Mini 2 Mini

Venta al por mayor, gran oferta, controlador de motor paso a paso Mini 2 de fábrica Mini a bajo precio. LICHUAN® es un fabricante y proveedor de Mini controlador de motor paso a paso Mini 2 en China.

Enviar Consulta

Descripción del Producto

Compre un controlador de motor paso a paso Mini 2 de calidad con descuento a bajo precio fabricado en China. LICHUAN® es un fabricante y proveedor de Mini controlador de motor paso a paso Mini 2 en China.

Introducción del producto

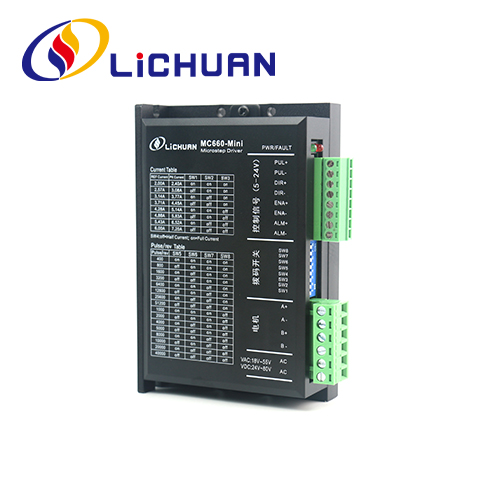

MC660-Mini es un variador de 86 pasos digitales desarrollado en base a chips ARM de alto rendimiento y bajo consumo de energía. Está provisto de un regulador inteligente con función de autorregulación de parámetros PID, por lo que se pueden generar automáticamente los parámetros más apropiados para diferentes motores sin regulación manual, haciendo que el rendimiento operativo de los motores sea el mejor. El ruido del motor de este variador es muy bajo, consiguiendo un rendimiento de alto coste. El controlador puede coincidir con el motor paso a paso de circuito abierto Nema24/Nema34 de 2 fases.

Características funcionales

● Rango de entrada de voltaje: DC20V~80V/AC18V~55V
● Máx. corriente máxima: 7.2A
● Rango de subdivisión: 400~51200ppr
● Forma de pulso: Pulso+dirección
● Frecuencia de respuesta de pulso: 0 ~ 200 KHz
● Autorregulación de los parámetros del motor.
● Provisto de sobretensión, sobrecorriente y error de seguimiento y funciones de protección fuera de tolerancia, etc.

Entorno operativo y parámetros.

● Temperatura de almacenamiento: -20°C~65°C
● Temperatura de funcionamiento: 0°C~50°C
● Humedad de funcionamiento: 40~90%RH (sin condensación)
● Frecuencia de vibración: < 0,5G (4,9m/s2), 10~60 Hz (funcionamiento no continuo)
● Deben evitarse los lugares con polvo, manchas de aceite, gases corrosivos, alta humedad y vibraciones. Gases combustibles y se debe prohibir el polvo conductor.

Aplicaciones principales

Adecuado para equipos e instrumentos automáticos en diversos campos de control de movimiento, como procesamiento y detección electrónicos, embalaje de semiconductores, corte y soldadura por láser, fotocomposición por láser, maquinaria de embalaje, máquinas de grabado, marcadores, cortadores, trazadores de prendas de vestir, máquinas herramienta CNC de tamaño mediano y automáticas. equipo de montaje.

Parámetro técnico

● Rango de entrada de voltaje: DC24V~80V/AC18V~55V
● Corriente máxima máxima: 7,2 A.
● Rango de subdivisión: 400～51200ppr
● Forma de pulso: pulso + dirección
● Frecuencia de respuesta de impulso: 0 ~ 200 KHz
● Función de ajuste automático de parámetros del motor
● Con funciones de protección contra sobrecorriente, sobretensión y otras

Parámetros ambientales

● Temperatura de almacenamiento: -20° ℃~65 ℃
● Temperatura de funcionamiento: 0° ℃~50 ℃
● Humedad de funcionamiento: 40～90%RH (sin condensación)
● Frecuencia de vibración: menos de 0,5 G (4,9 m/s2) 10 Hz ~ 55 Hz (funcionamiento discontinuo)
● Evite el polvo, las manchas de aceite, los gases corrosivos, los lugares con demasiada humedad y vibraciones demasiado fuertes, y prohíba los gases inflamables y el polvo conductor.

Descripción de la función de accionamiento

Función de conducción	Instrucciones
Micropaso configuración de subdivisión	El número de subdivisiones de micropasos del controlador se establece mediante cuatro interruptores DIP SW5~SW8. Hay 16 subdivisiones de micropasos en total. Cuando el usuario establece subdivisiones, el controlador debe detenerse primero. Para configurar la puntuación, siga las instrucciones del panel del controlador.
Corriente de salida configuración	La corriente de salida del controlador se establece mediante tres interruptores DIP SW1~SW3, y su corriente de salida tiene 8 velocidades. Para conocer la configuración de corriente de salida específica, consulte la descripción del panel del controlador.
Función automática de medio flujo	El usuario puede configurar la función automática de medio flujo del controlador a través del interruptor SW4. APAGADO significa que la corriente de reposo está configurada en la mitad de la corriente dinámica, y ON significa que la corriente de reposo y la corriente dinámica son las mismas. En uso general, SW4 debe configurarse en OFF para reducir la generación de calor del motor y el controlador y mejorar la confiabilidad. Aproximadamente 0,3 segundos después de que se detenga el tren de impulsos, la corriente disminuirá automáticamente en un 50% (valor real 55%), el poder calorífico se reduce teóricamente en un 65%.
Interfaz de señal	PUL+ y PUL- son los extremos positivo y negativo de la señal del pulso de control; DIR+ y DIR-son los extremos positivo y negativo de la señal de dirección: ENA+ y ENA- son los extremos positivo y negativo de la señal de habilitación, ALM+ y ALM-son la salida de alarma.
Interfaz de motor	A+ y A- están conectados a los extremos positivo y negativo del devanado de fase A del motor paso a paso; B+ y B- están conectados al Extremos positivo y negativo del devanado de fase B del motor paso a paso. Cuando se intercambian los devanados bifásicos A y B, se puede invertir la dirección del motor.
Conector de alimentación	Utilice una fuente de alimentación CA/CC, el rango de voltaje es de 24 ~ 80 V CC o 18 ~ 55 V CA, los terminales no están divididos en polos positivo y negativo, la fuente de alimentación recomendada es CC 48 V y la potencia es superior a 250 W.
Luz indicadora	La unidad tiene dos luces indicadoras, roja y verde. La luz verde es el indicador de encendido; cuando el controlador está encendido, la luz verde siempre está encendida; la luz roja es el indicador de falla, cuando hay una falla de sobretensión o sobrecorriente, la falla La luz siempre está encendida. Una vez solucionada la falla, la luz roja se apaga. Cuando la unidad falla, solo un ciclo de encendido y una nueva activación pueden eliminar la falla.
Instalación Notas	Las dimensiones externas del controlador son: 118 x 75,5 x 35,5 mm y la distancia del orificio de montaje es de 112,5 mm. Se puede instalar horizontal o verticalmente (se recomienda la instalación vertical). Al instalarlo, debe estar cerca del gabinete metálico para facilitar la disipación del calor.

Ajuste de parámetros

La precisión de subdivisión, la dinámica y las corrientes media/completa se pueden configurar para el controlador MC660-Mini mediante un interruptor de dial de 8 bits de la siguiente manera:

Configuración actual de trabajo

Corriente pico de salida	Corriente media de salida	SW1	SW2	SW3
2.4A	2.0A	en	en	en
3.08A	2.57A	apagado	en	en
3.77A	3.14A	en	apagado	en
4.45A	3.71A	apagado	apagado	en
5.14A	4.28A	en	en	apagado
5.83A	4.86A	apagado	en	apagado
6.52A	5.43A	en	apagado	apagado
7.2A	6.0A	apagado	apagado	apagado

Tamaño de instalación (unidad: mm)

Ajuste del rango de velocidad

Pasos/revolución	SW5	SW6	SW7	SW8
400	en	en	en	en
800	apagado	en	en	en
1600	en	apagado	en	en
3200	apagado	apagado	en	en
6400	en	en	apagado	en
12800	apagado	en	apagado	en
25600	en	apagado	apagado	en
51200	apagado	apagado	apagado	en
1000	en	en	en	apagado
2000	apagado	en	en	apagado
4000	en	apagado	en	apagado
5000	apagado	apagado	en	apagado
8000	en	en	apagado	apagado
10000	apagado	en	apagado	apagado
20000	en	apagado	apagado	apagado
40000	apagado	apagado	apagado	apagado
