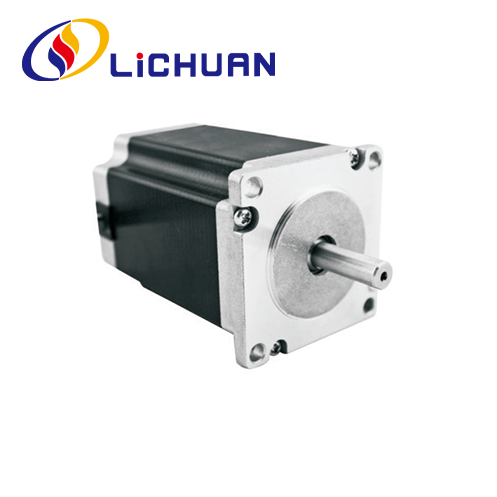

Motor paso a paso híbrido Nema 23 bifásico serie 57
Motor paso a paso híbrido Nema 23 bifásico Serie 57 de calidad de venta caliente a bajo precio fabricado en China. LICHUAN® es un fabricante y proveedor de motores paso a paso híbridos Nema 23 bifásicos Serie 57 en China.
Enviar Consulta
Descripción del Producto
LICHUAN® le da una calurosa bienvenida al motor paso a paso híbrido Nema 23 bifásico serie 57 al por mayor de nuestra fábrica. Nuestros productos cuentan con la certificación CE y actualmente cuentan con una gran cantidad de inventario de fábrica. La fábrica de Lichuan tiene más de 14 años de experiencia en producción. Somos compatibles con OEM y ODM, le brindaremos un buen servicio y precios con descuento de fábrica. Damos la bienvenida a más distribuidores para que se unan a LICHUAN.
Motor paso a paso híbrido Nema 23 de 2 fases serie 57, uso de materias primas de alta calidad y acero de silicio de imán permanente de alta especificación, con alta precisión de posicionamiento, par de salida, respuesta rápida, bajo ruido, buenas características dinámicas, calidad y confiabilidad. Longitud del motor 41 mm ~ 112 mm entre el rango de torsión: 0,6 N.m ~ 3,0 N.m, diámetro del eje del motor 6,35/8/10 mm. El motor paso a paso híbrido Nema 23 de 2 fases serie 57 puede combinarse con 4 tipos de controlador: RS485. Puedo abrir. Ethercat. Controladores de control de pulsos. Están diseñados para combinar con los controladores paso a paso bifásicos MC542 y MC556 y el mini controlador de Lichuan. Consulte el controlador del motor paso a paso híbrido en el catálogo si desea obtener más información sobre el controlador.
Parámetros de rendimiento eléctrico
| Artículo | Especificaciones |
| Precisión del ángulo de paso | ±5% (paso completo) |
| Precisión de resistencia | ±10%(20℃) |
| Precisión de la inductancia | ±20%(1KHZ) |
| Aumento de la temperatura | 80Cmax (corriente nominal, encendido bifásico) |
| Temperatura ambiente | 20℃~* 50℃ |
| Resistencia de aislamiento | 100MQMín 500 VCC |
| Resistencia dieléctrica | 500 V CA 1 minuto |
| Carga radial permitida | 0,02 mm máx. (450 g de carga) |
| Carga de empuje permitida | 0,08 mm máx. (450 g de carga) |
| Carga máxima radial | 75N (20 mm desde la superficie de la brida) |
| Carga máxima del eje | 15N |
| Serie | Paso Ángulo(】 | Motor Longitud (mm) |
Tenencia Par (Nm) |
Clasificado Corriente (A) |
Fase Resistencia(Q) |
Fase Inductancia (mH) |
Rotor Inercia (g.cm²) |
Motor Peso (Kg) |
Dirigir Cable(N°) |
| LC57HS41 | 1.8 | 41 | 0.6 | 2.5 | 1.2 | 3.2 | 120 | 0.5 | 4 |
| LC57HS56 | 1.8 | 56 | 1.0 | 3.0 | 0.8 | 2.4 | 300 | 0.68 | 4 |
| LC57HS64 | 1.8 | 64 | 1.5 | 3.0 | 0.8 | 2.3 | 400 | 1.08 | 4 |
| LC57HS76 | 1.8 | 76 | 2.0 | 3.0 | 1.0 | 3.5 | 480 | 1.2 | 4 |
| LC57HS84 | 1.8 | 84 | 2.2 | 3.0 | 1.1 | 2.1 | 530 | 1.25 | 4 |
| LC57HS100 | 1.8 | 103 | 2.6 | 3.0 | 1.4 | 5.5 | 700 | 1.58 | 4 |
| LC57HS112 | 1.8 | 113 | 3.0 | 3.0 | 1.6 | 6.8 | 800 | 1.78 | 4 |
Arriba se muestran productos representativos. ¡Los productos se pueden personalizar!
Forma y tamaño de instalación (unidad: mm)
Modo de eje del motor
| Modelo | Eje Dlametro(mm) |
Eje Extensión (mm) |
Eje Longitud (mm)] |
| LC57HS41 | f6.35 | Corte D 0,5X19,5 | 21 |
| LC57HS56 | φ6,35 o φ8 | Corte D 0,5X19,5 | 21 |
| LC57HS64 | φ6,35 o φ8 | Corte D 0,5X19,5 | 21 |
| LC57HS76 | φ6,35 o φ8 | Corte D 0,5X19,5 | 21 |
| LC57HS84 | f8 | Corte D 0,5X19,5 | 24 |
| LC57HS100 | f8 | Corte D 0,5X19,5 | 21 |
| LC57HS112 | φ8 o φ10 | Corte D 0,5X19,5 | 21 |
Forma y tamaño de instalación (unidad: mm)
Modo de eje del motor
Diagrama de cableado de la aplicación
Un sistema completo de control de motor paso a paso debe incluir el producto que se muestra a continuación
Máquina de productos de producción de fábrica de Lichuan
-
Máquina de tallar -
Equipo de recubrimiento -
Máquina de marcado láser de fibra -
Máquina atornilladora -
Maquina de pruebas -
Impresora UV
-
Máquina de soldadura automática -
Máquina de prueba de par de retención -
Maquina de tornillo -
Máquina de oscilógrafo
Aplicaciones industriales
-
Brazo robotico -
Máquina de corte por láser
-
Impresión 3d -
Máquina CNC -
Afirmación automática -
Máquina de grabado
